[应用描述]

       显微系统主要应用于生命科学、材料科学 、手术、组织样品制备系统和应用，使用于学校实验室、研究所机构、医院医疗检测、大型实验室等，包括显微细胞图像分析、工业金相组织分析、 粉尘颗粒检测、材料显微结构观察。

       客户的产品属于电子医疗设备，因医院是的客户群，终产品还要求 EMC 部分过工科医疗标准，即为产品系统终还要求过UL61010-1，因此其中电源部分需要同时具备 UL、 CE在该行业具有很强的竞争力。

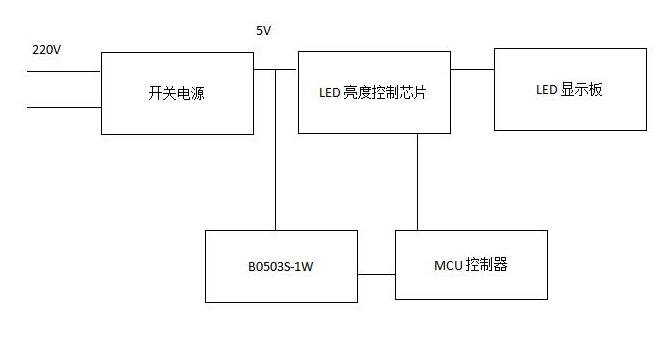

【典型应用方框图】

[供电说明]

       交流市电220V 先经过开关电源转换为常规的5V输出，给两部分电路供电，一路是 LED亮度控制芯片，另一路中的MCU之类的控制芯片需要采用我司dc dc隔离电源模块B0503S-1W将5V隔离转换为3.3V输出，给 LED 色度亮度等功能的控制芯片供电，控制 LED 色度、亮度、光晕等参数的程序已经通过软件烧入进 LED 色度亮度控制芯片，MCU 控制芯片通过触发控制信号给 LED 色度亮度等功能控制芯片，该芯片具有控制 LED 的亮度色度和光晕的变化，来实现视觉化线性调节，再到 LED 灯显示板中显示出来。

       一般地，LED 色度等功能控制芯片功耗都比较小，电流是 mA 级别，为达到调节时系统响应速度足够快，要求 LED 的 Holdtime 尽量短，可以在 LED 板上加了100ohm 的放电电阻，以减小泄放时间，如果每一个产品都对应一个电源方案，成本会比较高，实际可以将几个型号产品 LED 板都采用同一个板子的通用板，在显微系统领域，转化到标准电源的趋势将会越来越明显，同时这需要对行业的带动；

[产品推荐]

B0503S-1W   输入电压：5V         输出电压：3.3V          功率：1W

B0503LS-1W 输入电压：5V         输出电压：3.3V          功率：1W

B0505S-1W   输入电压：5V         输出电压：5V             功率：1W
