电源模块以高集成度、高可靠性、简化设计等多重优势，受到许多工程师的青睐。但即便使用相同的电源模块，不同的用法也会导致系统的可靠性大相径庭。使用不当，非但不能发挥模块的优势，还可能降低系统可靠性。

      相信各位电路设计者在阅读DC-DC隔离电源模块的数据手册时，时间关注的往往是的电源参数，如功率、输入电压、输出电压、效率、工作温度、耐压等级等……但其实在实际应用中，数据手册中的“电路设计与应用”一节内容同样重要，它为用户在实际外围电路设计过程中提供了宝贵的参考电路经验。如果电源模块的外围电路设计使用不当，非但不能发挥模块的优势，还可能降低系统可靠性，本次我们就来谈谈一些电源模块外围电路设计要点。

1．两级浪涌防护电路，使用不当适得其反

      电源模块体积小，在EMC要求比较高的场合，需要增加额外的浪涌防护电路，以提升系统EMC性能。

2．输出滤波电容过大，导致模块异常

      电源模块输出端通常推荐增加一定的滤波电容，但在使用过程中，由于认识不足等原因，使用了过大的输出滤波电容，既增加了成本又降低了系统的稳定性。

3．接开关电源芯片，注意启动不良

      电源模块的输出电压是逐渐建立的

4．双路模块，注意负载平衡

      对于双路输出模块，两路输出对负载的要求不同，这类模块通常只对其中一路进行稳压反馈，另一路通过变压器耦合达到所需的电压。

      当稳压主路负载过重辅路过轻时，辅路电压会飘高较多，此时辅路对电压要求严格时，需增加三端稳压器。而当非稳压辅路负载过重主路过轻时，可能出现输出电压不稳定或者辅路电压过低的情况，此时需给主路增加假负载。

5．并联与冗余，不是一回事

      当手头有两个相同的模块，而单个的功率不足时，很自然的想到两个模块并联使用，以满足功率要求，但将普通电源模块并联使用提升功率的方法存在极大隐患，输出电压偏高的模块需提供过大的电流而导致模块过功率。

6．钽电容虽好，放在电源输入输出需谨慎

      钽二氧化锰电容比较容易击穿短路，抗浪涌能力差，开机时或外部供电接入时，很可能形成较大的浪涌电流或电压，造成钽电容的烧毁短路或过压击穿，在未做严格评估的情况下，建议使用陶瓷电容或电解电容。

7. 选择优质的隔离电源模块，让电路设计事半功倍

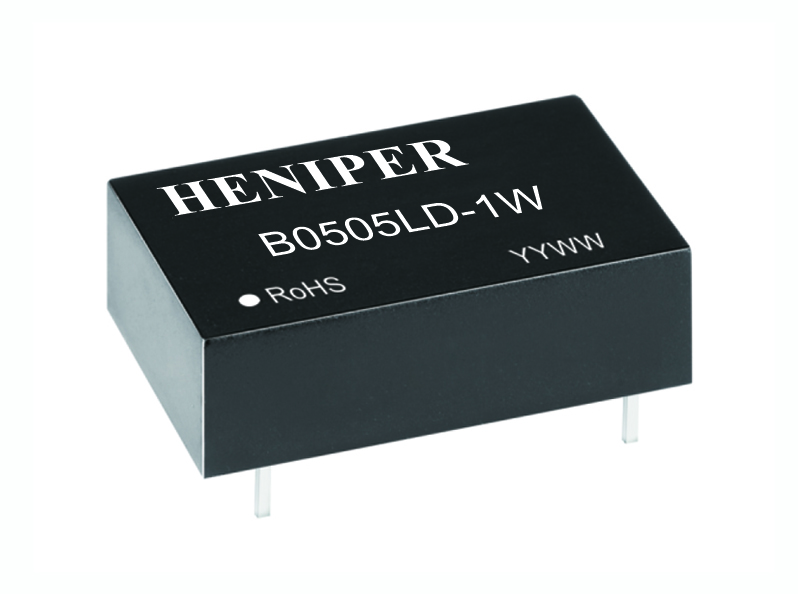

      恒浦电子自主研发、生产与销售的隔离电源模块，具有宽输入电压范围，隔离1000VDC、1500VDC、3000VDC多个系列，封装形式多样，兼容国际标准的SIP、DIP等封装，也可根据项目的特殊情况，提供量体裁衣的定制服务，为客户定制特色功能、特别封装的隔离电源。同时恒浦电子根据丰富的电源设计及应用经验，可为用户提供的电源外围应用电路设计经验参考，提升产品的可靠性。

      恒浦电源模块以其效率高、输入电压范围宽、体积小、可靠性高、耐冲击、隔离特性好，温度范围宽等特性，适用于做板级的供电电源，广泛应用于电力、工业自动化、通讯、医疗、交通、楼宇自动化、仪器仪表和汽车电子等众多领域。
