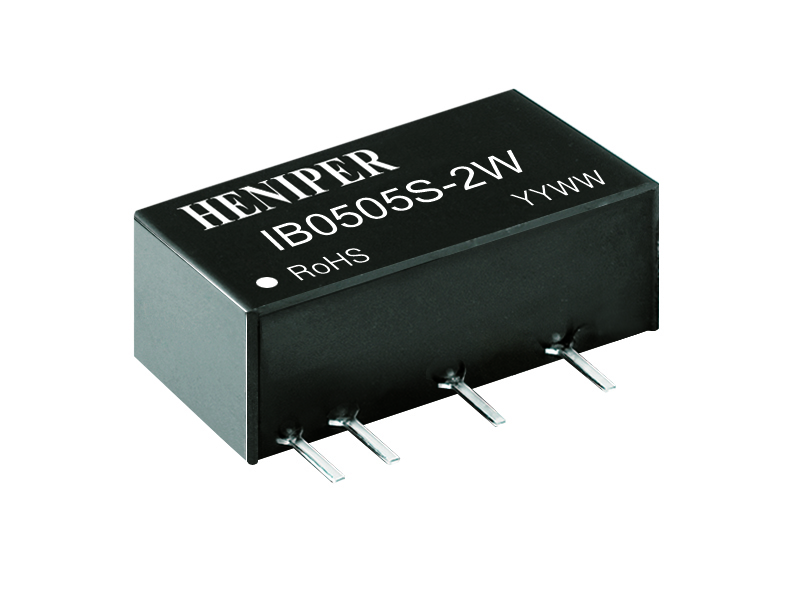

对于电气化的东西，容易发热是很正常的，比如我们日常生活中的电视、电脑、手机等一系列的东西，今天我们着重要讲的就是电源模块，电源模块是是可以直接贴装在印刷电路板上的电源供应器，为我们平时用的一些设备供电。电源模块很容易发热的，正常情况下我们可以理解为它们正处在努力工作的状态，但高温时对电源模块的可靠性影响极其大！我们须致力于做好热设计，减小电源表面和内部器件的温升。

      高温对功率密度高的电源模块的可靠性影响极其大。高温会导致电解电容的寿命降低，变压器漆包线的绝缘特性降低，晶体管损坏，材料热老化，焊点脱落等现象。有统计资料表明，电子元件温度每升高2℃，可靠性下降10%。

      对于电源模块的热设计，它包括两个层面：降低损耗和改善散热条件。

一、元器件的损耗

      损耗是产生热量的直接原因，降低损耗是降低发热的根本。市面上有些厂家把发热元件包在电源模块内部，使得热量散不出去，这种方法有点自欺欺人。降低内部发热元件的损耗和温升才是硬道理。

电源模块热设计的关键器件一般有：MOS管、二极管、变压器、功率电感、限流电阻等。其损耗如下：

1、 MOS管的损耗：导通损耗、开关损耗（开通损耗和关断损耗）；

2、 整流二极管的损耗：正向导通损耗；

3、 变压器、功率电感：铁损和铜损；

4、 无源器件（电阻、电容等）：欧姆热损耗。

二、热设计

      在设计的初期，方案选择、元器件选择、PCB设计等方面都要考虑到热设计。

1、方案的选择

      方案会直接影响到整体损耗和整体温升的程度。

2、元器件的选择

      元器件的选择不仅需要考虑电应力，还要考虑热应力，并留有一定降额余量。降额等级可以参考《国家军用标准——元器件降额准则GJB/Z35-93》，该标准对各类元器件的各等级降额余量作了规定。设计一个稳定可靠的电源，实在不能任性，必须好好照着各元件的性子，设计、降额、验证。

      元器件的封装对器件的温升有很大的影响。如由于工艺的差异，DFN封装的MOS管比DPAK（TO252）封装的MOS管更容易散热。前者在同样的损耗条件下，温升会比较小。一般封装越大的电阻，其额定功率也会越大，在同样的损耗的条件下，表面温升会比较小。

      设计中，要评估的电阻一般有MOS管的限流检测电阻、MOS管的驱动电阻等。限流电阻一般使用1206或更大的封装，多个并联使用。驱动电阻的损耗也需要考虑，否则可能导致温升过高。

3、PCB设计

      PCB的铜皮面积、铜皮厚度、板材材质、PCB层数都影响到电源模块的散热。常用的板材FR4（环氧树脂）是很好的导热材料，PCB上元器件的热量可以通过PCB散热。特殊应用情况下，也有采用铝基板或陶瓷基板等热阻更小的板材。

      PCB的布局布线也要考虑到模块的散热：

（1） 发热量大的元件要避免扎堆布局，不要哪里“热”闹，就往哪里凑，尽量保持板面热量均匀分布；

（2） 热敏感的元件尤其应该“哪边凉快哪边去”；

（3） 必要时采用多层PCB；

（4） 功率元件背面敷铜平面散热，并用“热孔”将热量从PCB的一面传到另一面。热孔的孔径应很小，大约0.3mm左右，热孔的间距一般为1mm~1.2mm。功率元件背面敷铜平面加热孔的方法，可以起到很好的散热效果，降低功率元件的表面温升。

      热设计时，还须注意：

1、 对于宽压输入的电源模块，高压输入和低压输入的发热点和热量分布完全不同，需全面评估。短路保护时的发热点和热量分布也要评估。

2、 在灌封类电源模块中，灌封胶是一种良好的导热的材料。电源模块内部元件的表面温升会进一步降低。即便如此，我们仍要测试高温环境下内部元件的表面温升，来确保模块的可靠性。

      广州恒浦电子科技有限公司(英文名：HENIPER)，是一家集研发、生产及销售于一体的DC-DC电源模块生产厂家。由于多年以来公司专注于DC-DC电源模块，在电源模块的元器件等相关热设计上面都是十分精细的，公司产品线目前已经高度规范统一，产品一致性已经超出行业平均水平，不良率低于目前电源模块行业中的平均水平，产品交货期已低于电源模块行业中的平均交货时间。公司所有产品从研发到生产均经过立项评审、初步及终方案评审、样品调试、小批量试产、批量生产等严格生产流程，所有DC-DC电源模块产品均通过半成品测试、成品初测、产品老化以及产品终测等严格测试流程，从而在上确保产品的可靠性及产品的一致性。

      上述是关于电源模块的热设计分析的全部内容，如果您还有任何疑问，关注我司，有客服和技术人员为您解答，相信可以给您一份满意的答复，谢谢合作！
